產品特色

FEATURE

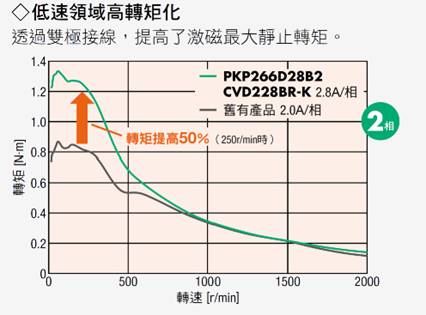

低速高轉矩化、低振動化的2相

2相能在低速領域更進一步提高轉矩，透過微步級功能降低振動， 提高基本性能。
特別是250r / min附近的轉矩更是比舊有產品提高了50%。
跟一般2相步進馬達相比，振動、噪音問題大幅改善。

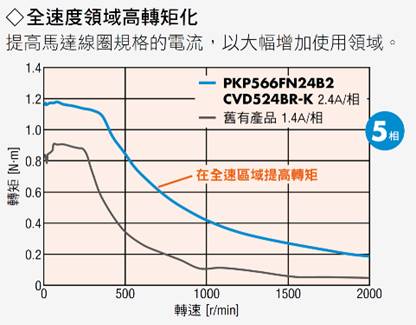

所有速域皆提高轉矩，更低振動、噪音的5相

5相能在全速度領域提高轉矩，透過微步級功能，更進一步改良舊有產品的低振動、低噪音。
500r / min左右的轉矩比舊有產品提高了85%。

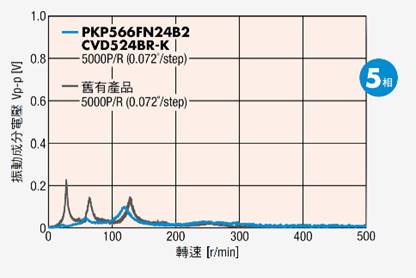

另外全數位控制全時微步級驅動更加強化了舊有產品的低振動、低噪音特性。

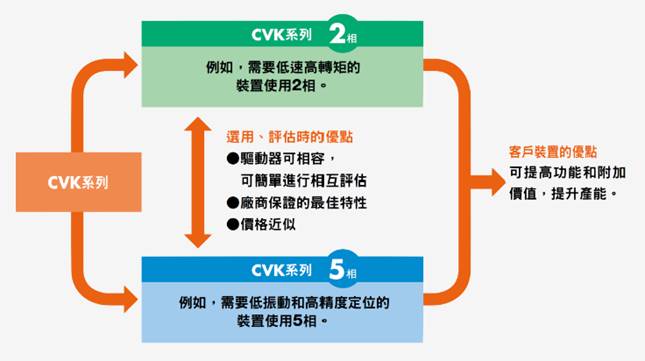

可自由選擇2相或5相

CVK系列2相與5相驅動器的尺寸、安裝、I/O連接器都相同。因此可配合要求規格，自由選擇、評估2相與5相。
同時是業界最小等級的小型、輕量尺寸。



＊2相用驅動器與5相用驅動器並非共用。而是各自專用的驅動器。

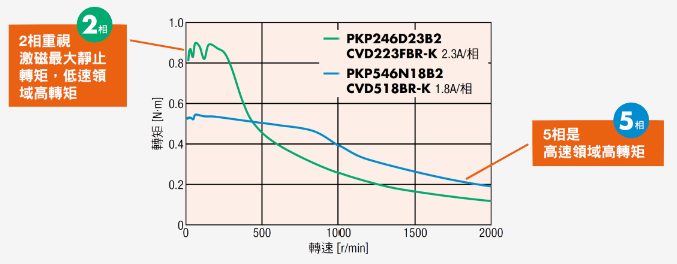

重視低速高轉矩的2相，重視低振動、高精度定位的5相

用途擴大，大幅提高轉矩。
藉由提高電流，CVK系列2相大幅提升低速領域的激磁最大靜止轉矩，CVK系列5相則主要大幅提升高速領域的轉矩。可從廣泛的速度、轉矩領域中，選用符合需求規格的馬達，更加擴大馬達選擇範圍。

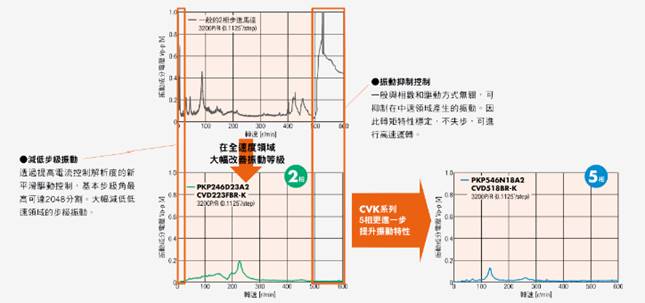

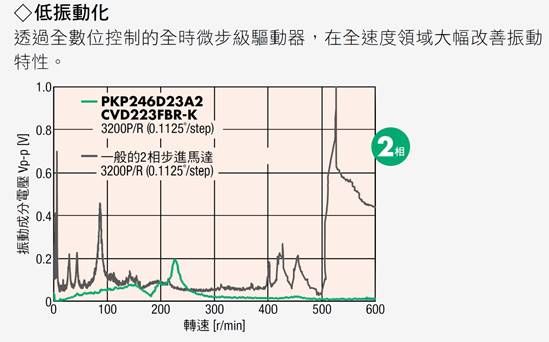

透過全時微步級降低振動

透過全數位控制的全時微步級驅動器，大幅改善振動等級，在全速度領域實現低振動、低噪音。而CVK系列5相具有更優異的振動特性。

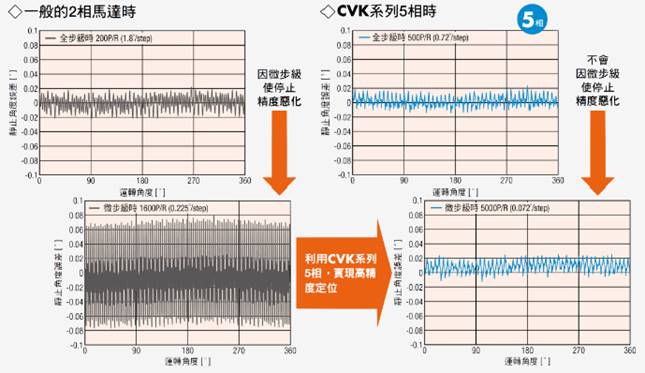

高精度定位請使用5相

微步級驅動可提升解析度到最大125000P/R。微步級驅動與全步級驅動時相較，一般來說停止精度較差，特別是2相最為明顯。此時，若採用CVK系列5相，即可進行更高精度的定位。

＜停止精度＞
5相馬達標準型 ±0.05°（±3min）
5相馬達高解析度型 ±0.034°（±2min）

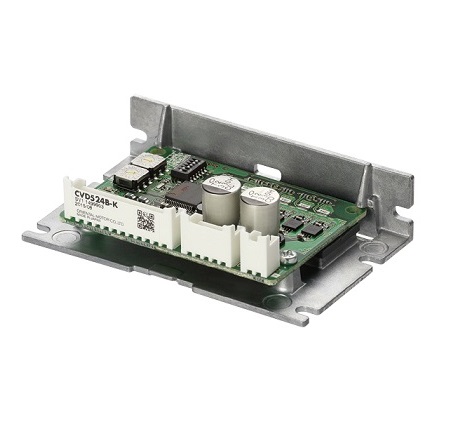

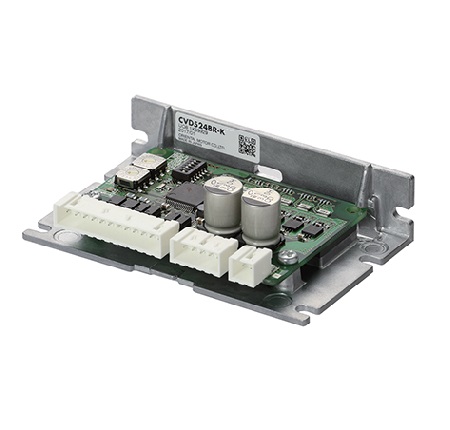

CVD系列脈波列輸入型驅動器

如欲利用脈波信號輕鬆進行同步運轉，此驅動器將為符合需求的最佳產品。

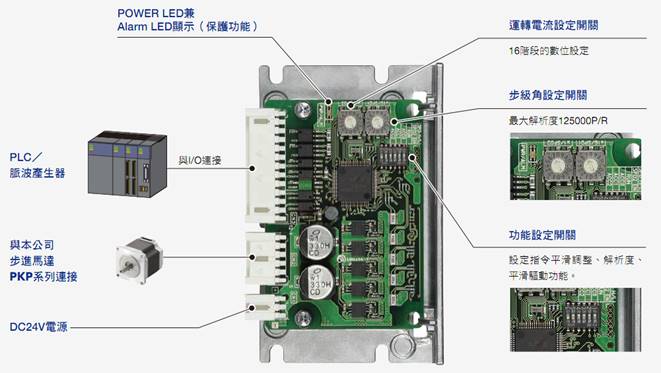

驅動器各部位名稱與功能



輸出入信號
	信號名稱	功能
	CW+（PLS+）	馬達以CW方向運轉。 （單脈波輸入方式時為動作指令的脈波信號）
	CW-（PLS-）
	CCW+（DIR+）	馬達以CCW方向運轉。 （單脈波輸入方式時為運轉方向信號）
輸入信號	CCW-（DIR-）
	AWO+	將馬達設為無激磁。
	AWO-
	CS+	切換步級角。
	CS-
	ALM+	輸出驅動器的Alarm狀態（常閉）。
輸出信號	ALM-
	TIM+	馬達的激磁狀態為激磁原點時輸出。
	TIM-
