主要特徵

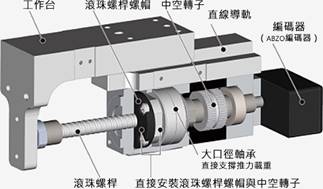

αSTEP與滾珠螺桿一體化的構造

●組合高精度的αSTEP及滾珠螺桿，實現高精度定位

不使用聯軸器等連結零件，

將中空轉子與滾珠螺桿螺帽一體化，

減少因為零件剛性或組合導致的齒隙影響。

・2種類的驅動用滾珠螺桿

・實現高可搬重量與高速運轉※

驅動滾珠螺桿

驅動滾珠螺桿

驅動滾珠螺桿

導程

導程

導程

反覆定位精度

±0.003mm

±0.01mm

可搬重量

水平

4kg

4kg

最小移動量

0.001mm

垂直

4kg

2kg

最高速度

40mm/s

100mm/s

※ 表中的規格值為安裝尺寸28mm附導軌型。

●驅動馬達搭載αSTEP AZ系列

・內藏無需電池的絕對式編碼器，無需外部檢知器也能隨時監視馬達位置資訊

・藉由閉回路控制達到高穩定性

・具有高效率，可減低馬達發熱、實現節能

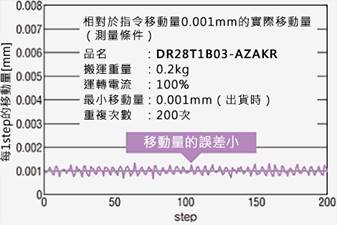

●可進行穩定的微量移載

由於搭載αSTEP，可重複穩定進行1step的細微動作。

最適合用於攝影機或鏡頭的微調整。

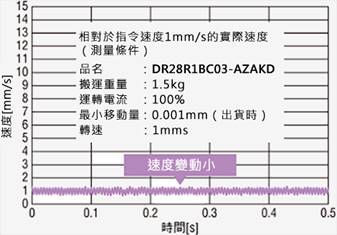

●低速且順暢動作

透過微步級驅動、平滑驅動功能※，降低在低速下的振動，可以順暢驅動。最適合由注射器穩定供給溶液的驅動軸。

※ 是指無需變更脈波輸入設定，能以全步級時相同之移動量、移動速度自動進行微步級驅動的控制功能。

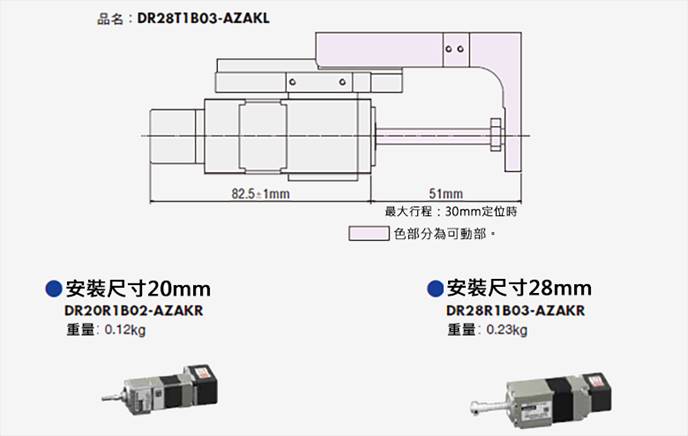

有助於使設備的體積縮小、重量變輕

αSTEP與滾珠螺桿一體化的輕巧本體，有助於使設備的體積縮小、節省空間。

由於設備前端輕量化，可望提高設計的自由度。

可自由組合類型或附加功能

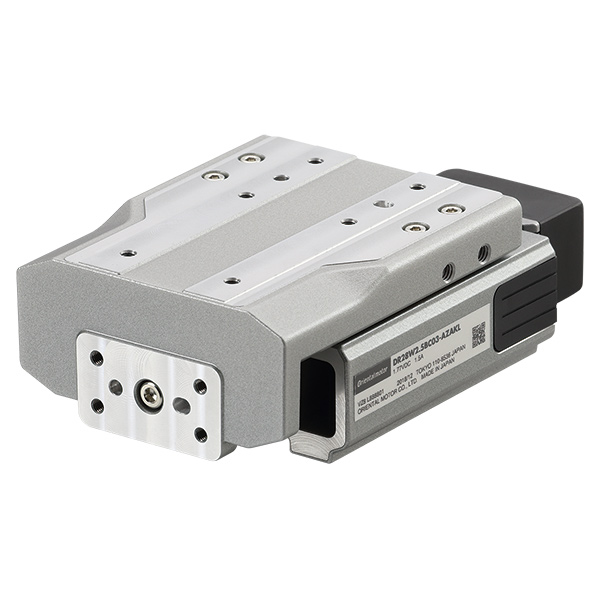

●附平台型

已在電動缸上安裝可固定負載的高剛性導軌之產品。

負載可直接安裝，相當輕鬆。

可施加比附導軌型更大的負載慣量。

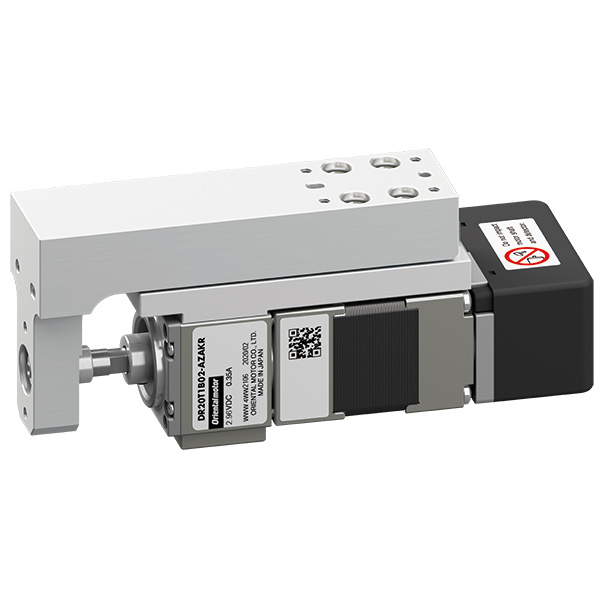

●附導軌型

已在電動缸上安裝可固定負載的高剛性導軌之產品。

負載可直接安裝，相當輕鬆。

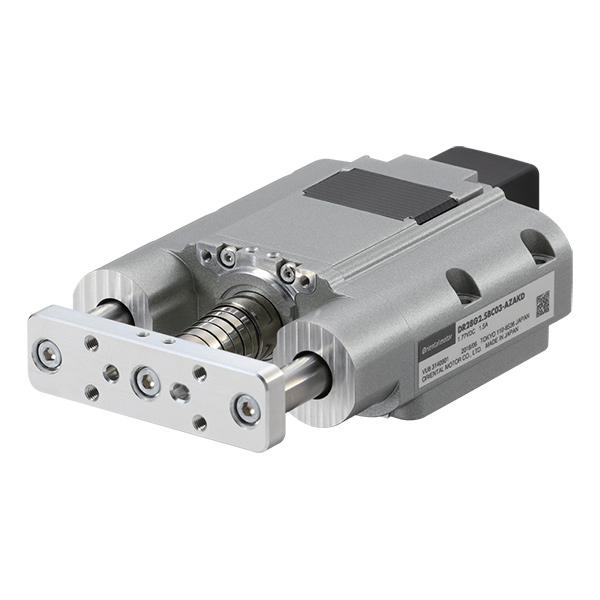

●附線性襯套型

已在電動缸上安裝可固定負載的導軌之產品。

負載可直接安裝，相當輕鬆。

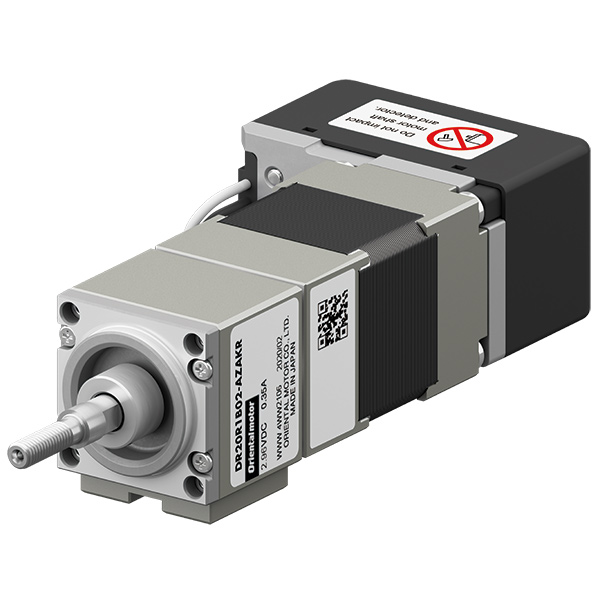

●標準型

由於為無導軌的輕巧外型，可直接組入設備。

此外，本產品可做為輕巧的推力軸，使用於設備的負載搬運用導軌部。

●備有滾珠螺桿外蓋或附安裝板等附加功能的產品

・滾珠螺桿附外蓋

提供簡易防塵用附滾珠螺桿外蓋的產品。

・附安裝板

提供附安裝板的產品。提供使用「凸緣」由背面安裝的類型 及使用「腳座」由上面安裝的類型共2種。

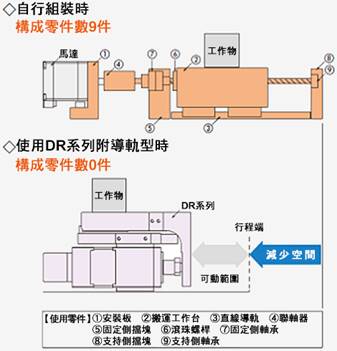

縮短設備的起動時間

●將直線動作機構收納於輕巧的機體中

由於不需自製零件，可縮短「機器設計或選擇零件」及

「組裝或調整安裝精度」的時間，讓起動設備更效率化。

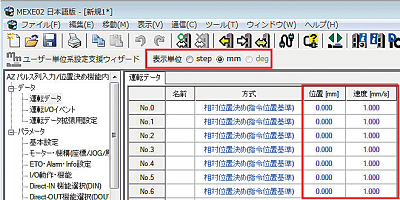

●已設定運轉所需參數

導程或行程等機械性參數已使用ABZO編碼器於出貨時設定。購買後可將單位設定為「mm」，有助於縮短設備起動時間。

●無需原點檢知器

透過ABZO編碼器以機械方式管理位置資訊，因此不需要原點檢知器、極限檢知器等外部檢知器。可避免使用外部檢知器所需的定期維修等問題。
